怎么判斷三極管是PNP型還是NPN型
  • 發布時間:2021-01-18 17:38:10
  • 來源:
  • 閱讀次數:
怎么判斷三極管是PNP型還是NPN型
在電路板檢測的時候,經常會遇到三極管這種電子元器件,有時就想知道它是NPN型還是PNP型的三極管。

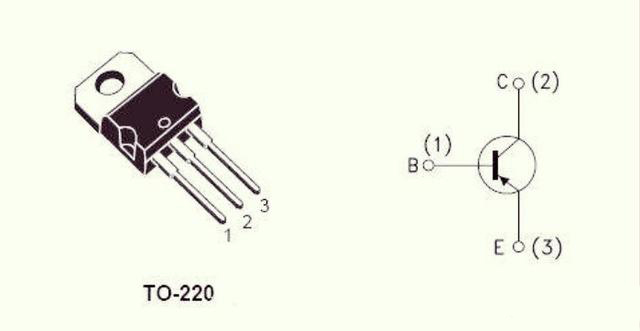

三極管
三極管有截止放大和飽和三種工作態。由二極管知道,P陽極、N是陰極。當拿到一個三極管,它的三根管腳是依次排列的,兩邊的是同極,中間的是跟兩測的極性相反。可以用萬用表來判斷三極管的類型。

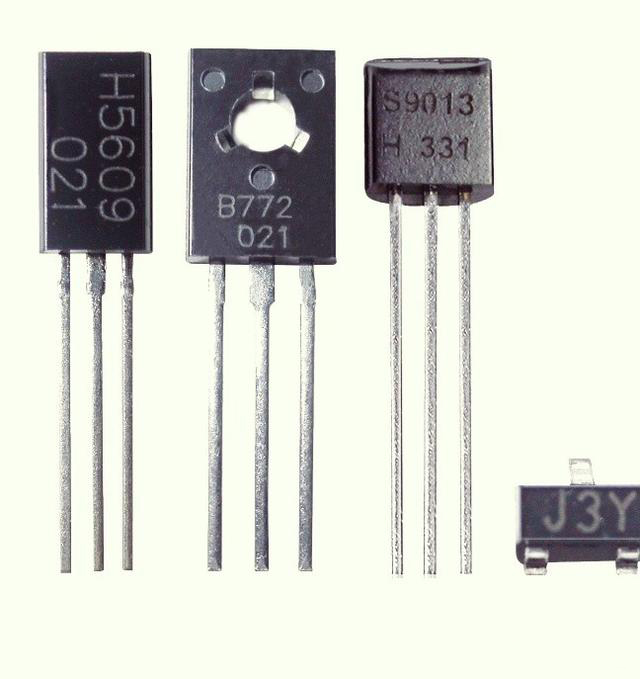

三極管
由于三級管類似二極管,相當于兩個二極管串聯工作的。那么測量用二極管的特性來判斷三極管的類型。用萬用表打到測量二極管的功能端,用紅表筆接觸中間管腳,用黑表筆接觸兩測的管腳,測量的阻值幾百歐姆,然后更換表筆,在次測量阻值很大,那么說明二極管是好的。由于測量判斷三極管沒問題,那么第一次測量紅表筆接的是正極,那么對應的是P,兩側的則是N,所以此次測量的三極管是NPN型三極管。再次先用黑表筆接觸中間管腳,紅表筆接觸兩側管腳,如果顯示的阻值無窮大,在更換表筆接觸位置,顯示的阻值在幾百歐姆,說明三極管沒問題。第一次測量時黑表筆接的是負即為N,兩側管腳則為正即為P,那么三級管為PNP型。
三極管烜芯微專業制造二極管,三極管,MOS管,橋堆等20年,工廠直銷省20%,4000家電路電器生產企業選用,專業的工程師幫您穩定好每一批產品,如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
