    Cadence仿真,NMOS管的漏端輸出電阻介紹
    NMOS管的漏端輸出電阻

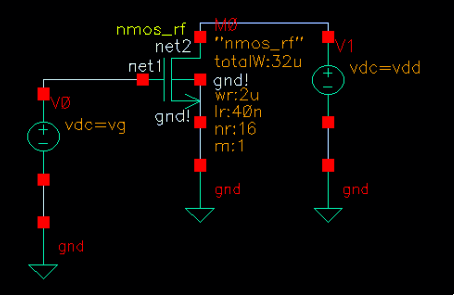

    nmos管的輸出電阻可以將柵端接地,在漏端加一個直流電壓,測量Id ,然后作兩者之間的比值即為漏端輸出電阻。
    NMOS管 輸出電阻 仿真

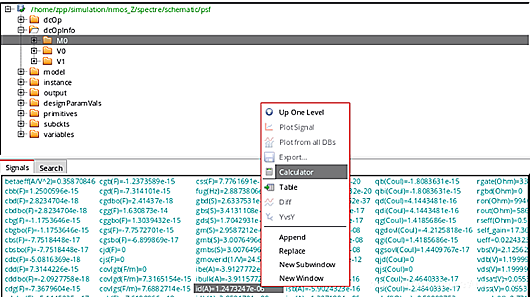

    做DC直流仿真,然后在ADE界面中執行菜單欄命令【Tools】→【Results Browser】,選擇mos管,將id取值到計算器當中:
    NMOS管 輸出電阻 仿真

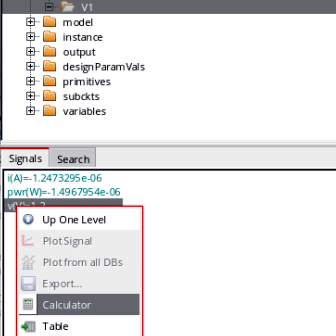

    同樣的,將漏級電壓源的電壓值也取值到計算器當中:
    NMOS管 輸出電阻 仿真
    接下來,在ADE界面中執行菜單欄【Outputs】→【Setup】,添加新的公式,取名為Rout,獲取計算器中的公式:
    NMOS管 輸出電阻 仿真
    最后的ADE界面如下:
    NMOS管 輸出電阻 仿真
    對VDD進行參數掃描,注意不要在DC掃描中設置。

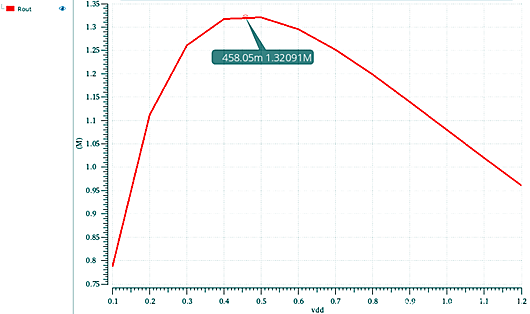

    最后得到的輸出阻抗的曲線為:
    NMOS管 輸出電阻 仿真
