    RC復位電路圖,RC復位電路設計介紹

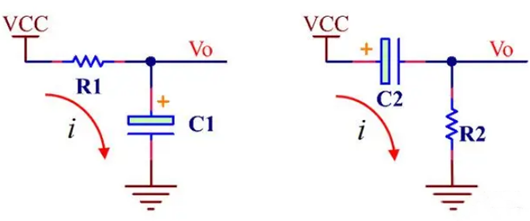

    如下圖所示,R1與C1組成積分電路,R2與C2組成微分電路。
    RC復位電路
    在應用中經常會使用RC對單片機進行復位設計,比如Vo接單片機復位端,單片機有的需要低電平復位,而有的需要高電平復位,復位的時間也有明確的要求,下面分享2個案例。
    設計一
    1.要求低電平復位
    2.低于1V以下維持10ms+
    要求低電平復位,即選擇RC積分電路,因為上電瞬間C1呈短路狀態,所以Vo為低電平,由于電阻R1的存在,使Vo從0V電平呈指數規律慢慢上升,當上升到1V的時間要求大于10ms。

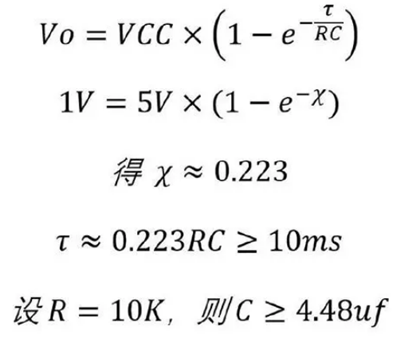

    計算過程:
    RC復位電路
    選常用電容參數4.7uf即可達到要求,在實際應用中還需要考慮一些余量,比如電阻、電容參數存在誤差,5V電壓也存在誤差,會造成時間改變。
    設計二
    1.要求高電平復位
    2.高于4V以上維持10ms+
    要求高電平復位,即選擇RC微分電路,因為上電瞬間C2呈短路狀態,所以Vo為5V電平,由于電阻R1的存在,使Vo電平從5V呈指數規律慢慢下降,當下降到4V時要求大于10ms。

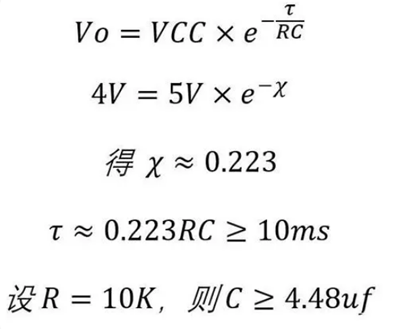

    計算過程并沒有多大差異,只是第一個公式稍稍變化。
    RC復位電路

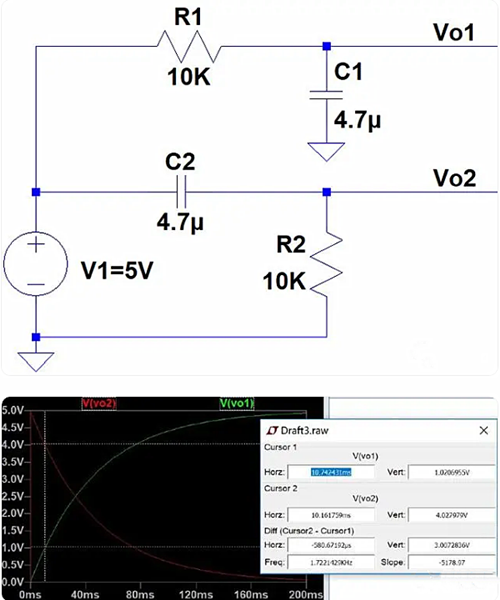

    模擬仿真,積分電路由R1和C1組成,從Vo1輸出,為方便觀察和對比,將微分電路C2和R2一起接入,由Vo2輸出。
    仿真原理圖如下圖2所示,仿真結果波形如下圖3所示:
    RC復位電路
    仿真圖3中的綠線為積分電路輸出Vo1,紅線為微分電路輸出Vo2??梢钥吹?,綠線(積分輸出Vo1)在1.02V左右時的時間為10.7ms,紅線(微分輸出Vo2)在4.02V左右的時間為10.1ms,說明符合設計要求。
