    鋰電池充電電路原理圖,3個鋰電池充電電路方案介紹

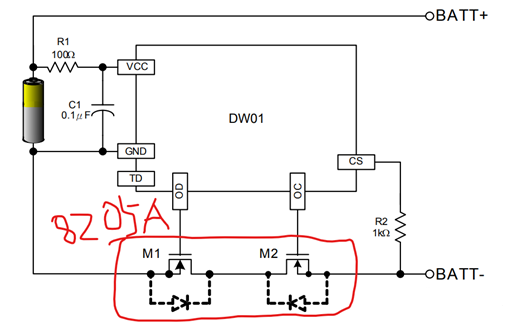

    鋰電池充電電路一
    原理圖如下
    鋰電池充電電路
    都是比較小的,SOT-23-6 封裝
    此方案的優勢是器件可以擴容,也就是可以替換成容量更大的mos管。

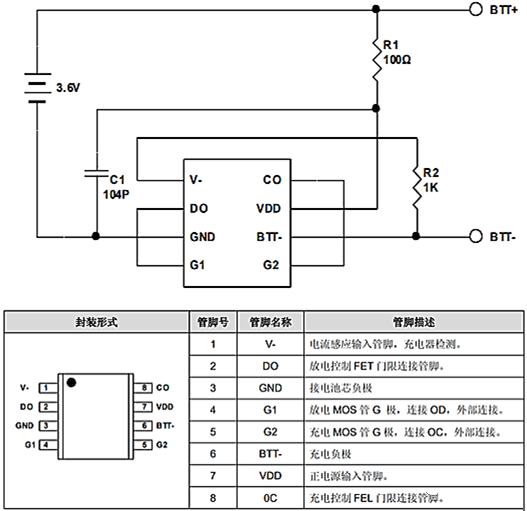

    鋰電池充電電路二
    鋰電池充電電路

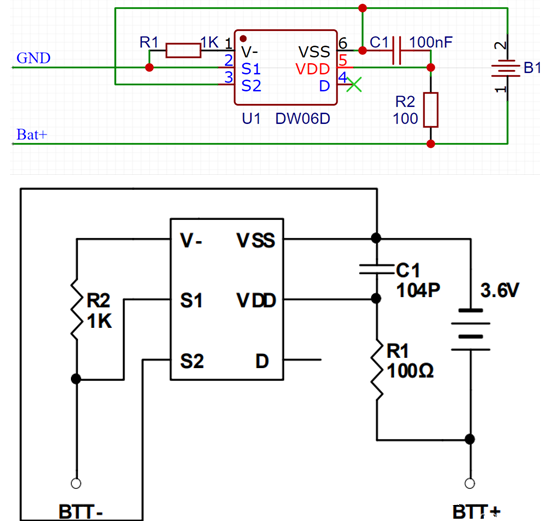

    鋰電池充電電路三
    注意線的粗細。
    鋰電池充電電路

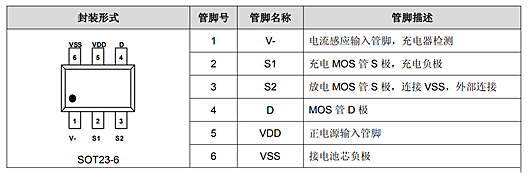

    引腳說明
    鋰電池充電電路
    鋰電池電量檢測電路

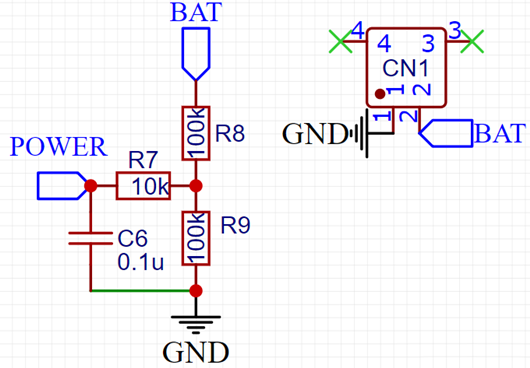

    鍵盤上的電量檢測電路原理圖
    鋰電池充電電路
    電量檢測使用ESP32的GPI/O 35引腳,若要更改請選擇GPI/O號大于30的引腳。
    電量檢測引腳在 keyboard.h 的第176行定義
    1#define BAT_PIN 35 //電量檢測引腳
    因為ADC驅動器API支持ADC1(8個通道,GPI/O 32-39)和ADC2(10個通道,GPI/O 0、2、4、12-15、25-27)。但是Wi-Fi驅動程序使用了ADC2。因此,在開啟WiFi后只能使用ADC1(GPI/O 32-39)。

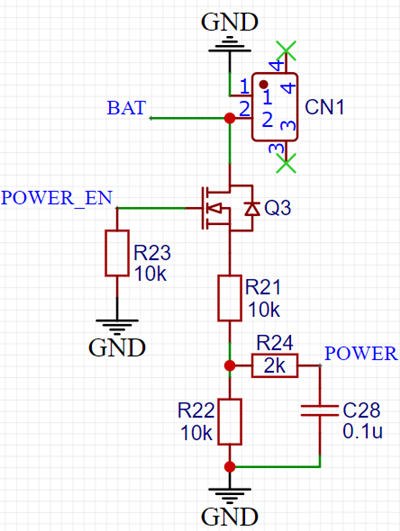

    考慮到功耗問題,以下是重新設計的電路,僅供參考。
    鋰電池充電電路
    在上圖中,使用一個NMOS管控制電池與分壓電路的通斷,并將NMOS的G極下拉,額外使用一個GPIO引腳連接 POWER_EN ,通過輸出高低電平可主動控制電池與電路的通斷。
    也使得ESP32斷電或者進入DeepSleep模式時使電池與分壓電路斷開,減小工作電流。

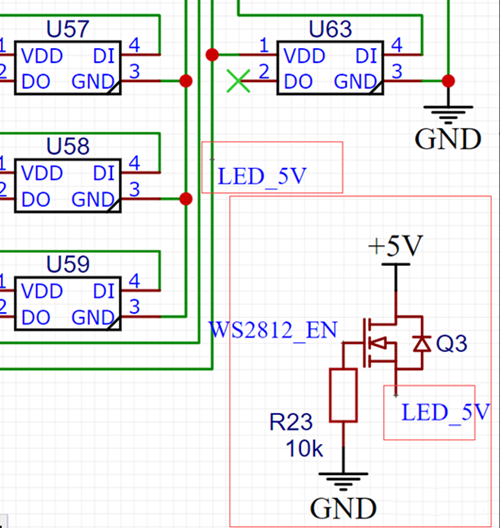

    WS2812的供電電路也可以使用MOS管進行電源隔離。
    鋰電池充電電路
    在上圖中,使用一個NMOS管控制 TP5400 的5V輸出與 WS2812 的5V輸入電路通斷,并將NMOS的G極下拉。
    額外使用一個GPIO引腳連接 WS2812_EN (可與POWER_EN相連,這樣只使用一個GPIO引腳),通過輸出高低電平可主動控制電池與電路的通斷。
    也使得ESP32斷電或者進入DeepSleep模式時使電池與分壓電路斷開,減小工作電流。
