這種IC的例子有兩個，一個是直流驅動，另一個是PWM驅動，如圖1和2所示。圖1中的IC遠程檢測溫度并根據溫度控制風扇速度。該芯片通過一個內部功率晶體管產生一個直流電源電壓。圖2中的IC具有類似功能，但通過一個外部晶體管以PWM波形來驅動風扇。兩者都具備完整的熱故障監測和過熱輸出，如果高速芯片太熱可用來關斷系統。

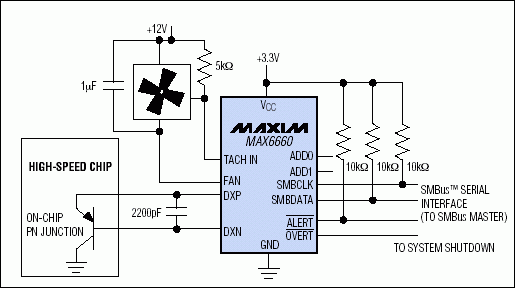

圖1. 線性(直流輸出)溫度傳感器和自動風扇速度控制器。根據高速芯片的溫度自動控制風扇速度。風扇的轉速計反饋允許風扇控制器直接調節風扇速度。系統關斷輸出防止高速芯片到達毀滅性溫度。
圖1. 線性(直流輸出)溫度傳感器和自動風扇速度控制器。根據高速芯片的溫度自動控制風扇速度。風扇的轉速計反饋允許風扇控制器直接調節風扇速度。系統關斷輸出防止高速芯片到達毀滅性溫度。

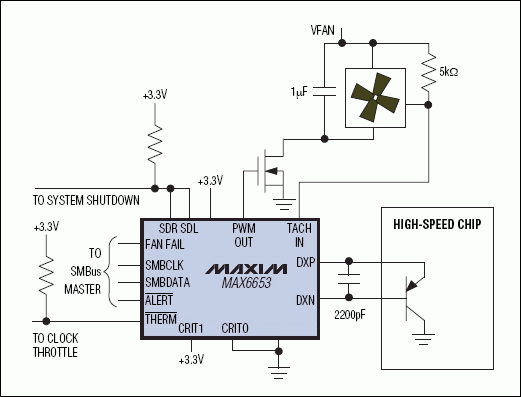

圖2. PWM輸出的溫度傳感器和自動風扇速度控制器。根據溫度來自動控制風扇速度。時鐘節流和系統關斷輸出防止高速芯片達到毀滅性溫度。將CRIT0和CRIT1管腳連接到電源或地可選擇默認的關斷溫度門限，即使系統軟件掛起時也能確保安全。
圖2. PWM輸出的溫度傳感器和自動風扇速度控制器。根據溫度來自動控制風扇速度。時鐘節流和系統關斷輸出防止高速芯片達到毀滅性溫度。將CRIT0和CRIT1管腳連接到電源或地可選擇默認的關斷溫度門限，即使系統軟件掛起時也能確保安全。
