    共模噪聲與差模噪聲區別,關系圖文介紹
    共模噪聲與差模噪聲解析

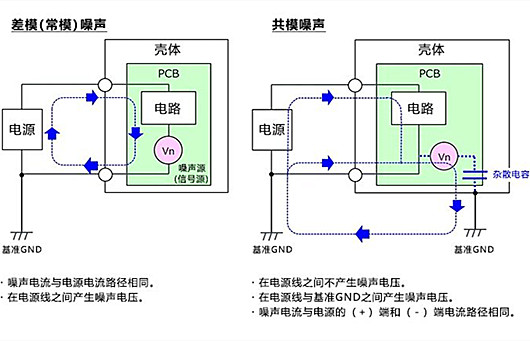

    一、傳導噪聲分類
    傳導噪聲依據傳輸特性可分為差模噪聲和共模噪聲。差模噪聲出現在兩條電源線電流方向相反時,而共模噪聲則在所有電源線電流方向相同時產生。通常,共模噪聲是設計中的主要挑戰,往往由雜散電容的不當接地引發。
    二、共模噪聲
    共模噪聲,亦稱非對稱噪聲或線路對地噪聲,常見于交流電源電氣設備輸入端,即輸電線和中線對地相位相同。其主要成因是雜散電容接地不當,可能使電路在供電時出現錯誤,尤其是電源輸出存在共模噪聲且電路阻抗不等時。
    三、差模噪聲
    差模噪聲,也叫正常型、對稱噪聲或線路間噪聲,存在于交流線路和中性導線中,兩者相位差 180°。其電流沿一條交流線流出,另一條返回,地線中無差模噪聲電流。差模噪聲可用電磁干擾濾波器中的 X 電容抑制,X 電容連接輸電線,高頻分流差模信號。差模噪聲過大時,可增加差模抑制電感。
    共模噪聲 差模噪聲 區別
    四、共模與差模噪聲區別

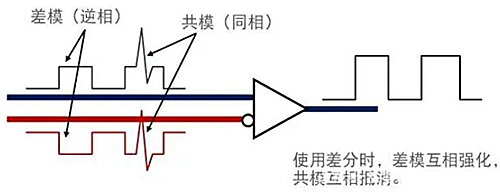

    從系統一對輸入端看,信號極性相反、電流方向相反的是差模信號;極性相同、電流方向相同的是共模信號。信號多為差模形式,噪聲則兩種形式都有。差模噪聲與信號混合,難以區分,而共模噪聲可通過抗干擾措施處理。輸入端阻抗不一致時,共模電流不平衡,部分共模噪聲轉為差模噪聲,尤其一端接地時,全部轉為差模,不利噪聲抑制,故工業儀表多采用差分輸入。

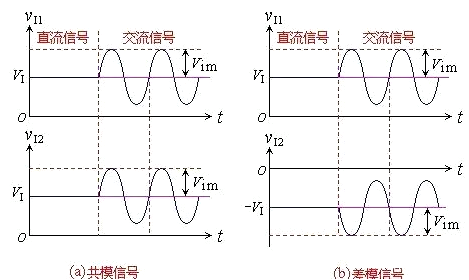

    共模信號是大小相等、方向相同的信號,差模信號則大小相等、方向相反。
    共模噪聲 差模噪聲 區別
    五、共模與差模電感
    共模電感有兩組或多組有方向要求的線圈;差模電感僅一組無線圈方向要求。共模電感用于差模時需考慮方向。穿磁珠單線電感起差模作用。
    共模噪聲 差模噪聲 區別
    六、注意事項
    騷擾電磁場在線 - 線間產生差模電流,干擾負載,即差模干擾;在線 - 地間產生共模電流,共模電流在負載上產生差模電壓,干擾負載,即共模地環路干擾。
    抑制共模干擾的濾波電感是共模電感;抑制差模干擾的是差模電感。
    共模電感雙線雙向,差模電感單向。
    共模電感是兩組線圈繞在同一鐵芯上,圈數、導線直徑相等且繞向相反;差模電感是一個線圈繞在一個鐵芯上。
    共模電感的兩個繞組分別接零線和火線,同進同出,濾除共模信號;差模電感是一個繞組接零線和火線,濾除差模干擾。
    共模信號在零線和火線上形成相同信號,與地偶合構成回路;差模信號與有用信號回路相同。
    共模電感優勢在于鐵芯兩組線圈繞向相反,不易飽和,常用高導鐵氧體材料。
    差模電感適用于大電流,因單線圈繞鐵芯,大電流易使鐵芯飽和,常選金屬粉心材料,尤其是性價比高的鐵粉新材料。
